Hallo kawan :D

Masih ingat kan soal rancangan small office yang kemarin kita buat menggunakan Packet Tracer ???

Nah kali ini saya akan mengajak kawan semua untuk melanjutkan rancangan kita itu,,
kita akan menambahkan gambar ruangan ke dalam rancangan jaringan yang ada di Packet Tracer.
Jadi nantinya rancangan jaringan small office kita lebih terlihat nyata :D

Sebelum mengerjakan hal itu, terlebih dahulu kita membuat disain ruangan small office kita, untuk membuatnya kita menggunakan aplikasi Microsoft Visio.

Kawan pasti sudah mengerti kan apa itu Microsoft Visio??
Microsoft Visio adalah aplikasi yang digunakan untuk merancang suatu model perencanaan, model ini
dimanfaatkan untuk kebutuhan developer maupun engineering yang didesain untuk berbagai macam
kebutuhan.(sumber)

Dalam aplikasi Microsoft Visio ini terdapat banyak sekali menu yang bisa kita gunakan, terutama tentang pilihan disain yang akan kita buat, disain rumah, disain kantor, disain dapur, disain rangkaian elektronika, dan masih banyak lagi, kawan bisa mencoba meneksplorenya sendiri. Kawan bisa memilih jenis disain apa yang akan kawan gunakan dengan cara memilih File kemudian Shapes, maka akan muncul banyak pilihan disain seperti gambar berikut

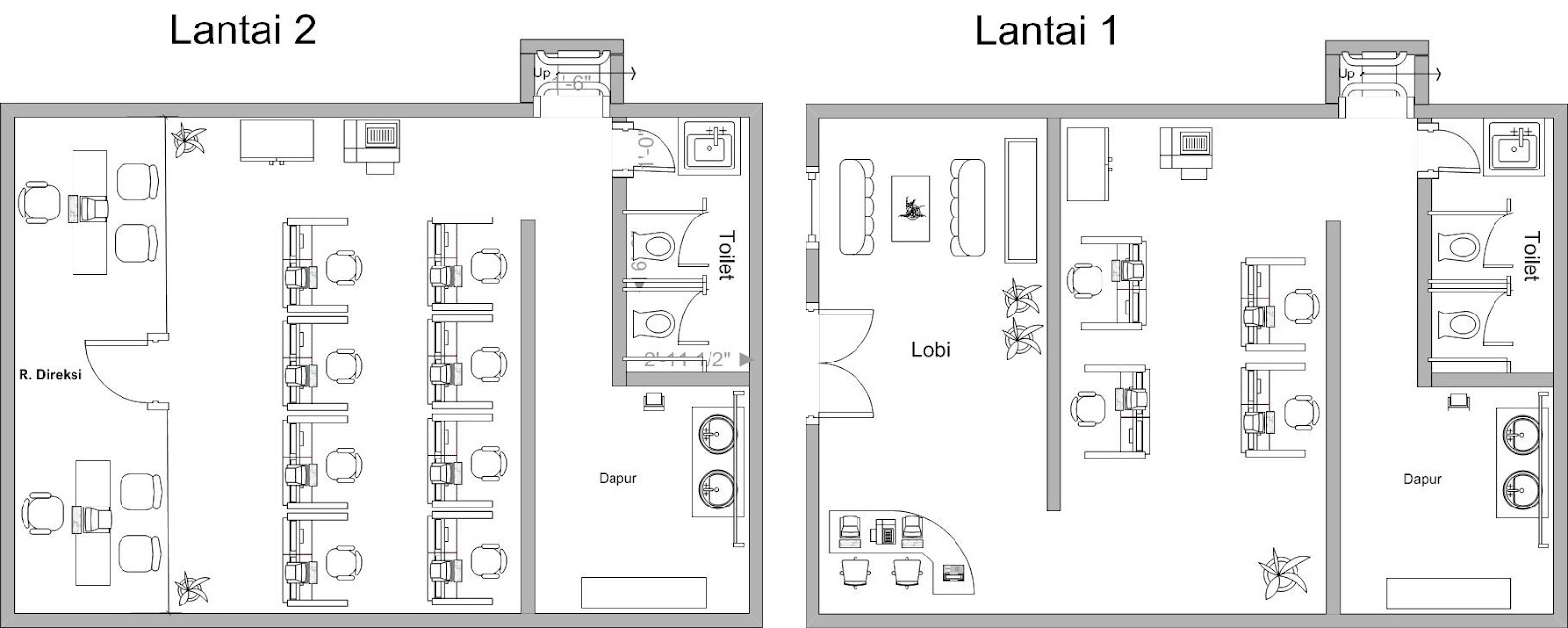

Untuk mendisain small office kita maka kita memilih Building Plan, setelah itu kita bisa mendisain small office sesuai keinginan kita. Dan setelah selesai mendisain kita simpan disain dalam format JPEG agar bisa kita import ke Packet Tracer. Nah berikut adalah disain small office kita yang telah saya rencanakan

Baiklah kawan, setelah disain ruangan siap maka langkah selanjutnya adalah menggabungkannya ke dalam rancangan jaringan kita yang ada di Packet Tracer.
Kita buka kembali rancangan jaringan kita yang ada di Packet Tracer

Kemudian untuk menggabungkan disain ruangan yang sudah kita buat tadi, maka kawan hanya perlu mengklik tool Set Tiled Background yang ada di kanan atas aplikasi Packet Tracer, dan akan muncul menu seperti berikut

Dari menu tersebut kita pilih Browse untuk mencari disain ruangan yang sudah kita buat, dan kemudian klik Apply

Untuk lebih memberikan kesan nyata, maka kita atur posisi perangkat sesuai dengan disain ruangan yang ada.
Dan sampai saat ini saya belum bisa menemukan cara untuk mengarahkan kabel (semua jenis kabel) agar dapat dipasang sesuai jalur yang ada dalam disain ruangan, jadi untuk sementara disain small office kita masih berantakan oleh kabel, hehe :D Atau mungkin dari kawan-kawan ada yang sudah tahu caranya silahkan share untuk kita semua ya :D

Oke selesailah sudah disain jaringan small office kita beserta ruangannya..
Selamat mencoba :D :D :D

Menggunakan NetworkView

Kawan semoga tulisan saya berikut ini bermanfaat ya :D

Menyambung post saya sebelumnya tentang NetworkView, kali ini saya akan berbagi pengalaman dalam menggunakan aplikasi ini.. Let's cekidot :D

1. Setelah menjalankan aplikasi NetworkView, maka akan muncul tampilan seperti di bawah ini

2. Untuk memulai menscan pilih File►New, dan mengisi range jaringan yang akan kita scan, kemudian OK

3. Proses scanning akan berjalan, tunggu hingga 100%

4. Berikut hasil scanning

5. Jika kawan menginginkan hanya akan menscan satu alamat, maka pada isian range jaringan kawan bisa memilih single address, dan mengisikan alamat host tersebut

6. Dan seperti proses sebelumnya, hasilnya seperti berikut

7. Untuk mengetahui port yang aktif pada satu jaringan, doubleklik pada host tersebut, atau klik kanan untuk informasi yang lebih lengkap

OK kawan, it's so easy, right??? selamat mencoba :D

NetworkView

Hallo kawan :D ada satu aplikasi lagi ni yang bisa kita gunakan untuk memonitor jaringan, aplikasi ini dinamakan NetworkView.

Apakah NetworkView itu?? NetworkView merupakan salah satu perangkat lunak yang dapat digunakan untuk melihat komputer pada suatu jaringan komputer, sehingga kita dapat mengetahui komputer mana saja yang sedang terkoneksi dalam suatu jaringan.

NetworkView menyediakan beberapa fasilitas untuk melihat host yang aktif dalam suatu jaringan dan dilengkapi tampilan berupa gambar host beserta jaringannya, juga fasilitas lain seperti View info, Modify, Edit note, MIB Browser, Port Scanner, Ping, Ftp, Telnet dan NetMeeting.(sumber)

Untuk proses installasi aplikasi ini, pada dasarnya sama dengan installasi aplikasi lain, kita cukup mengikuti petunjuk yang diberikan. Kurang lebih seperti ini :

1. Doubleklik file installasi yang sudah ada download

2. Kemudian ikuti proses installasi seperti biasa

3. Klik Finish ketika proses selesai

4. Berikut adalah tampilan awal NetworkView

OKE kawan selamat mencoba ya.... :D

Kegunaan WireShark

Hallo kawan... :D melanjutkan posting sebelumnya mengenai aplikasi wireshark, sekarang akan kita bahas tentang kegunaan aplikasi ini, yaitu kegunaan dari menu "capture".

Yang bisa kita ketahui dari paket yang dicapture yaitu source address, destination address dari suatu paket, port yang sedang digunakan oleh paket tersebut, paket tersebut merupakan frame ke berapa, dan isi dari paket tersebut misalnya contoh password dan user name . Kemudian kita juga dapat melihat aktivitas suatu paket sedang dalam kondisi apa dan apa yang sedang diperlakukan pada suatu paket, apakah di forward, drop atau lainnya. Wireshark ini dapat diimplementasikan pada banyak protocol, sehingga kita tidak perlu tools lain untuk bisa digunakan pada protocol yang bermacam-macam yang tidak kita ketahui.

Mekanisme wireshark dalam mengcapture traffict suatu jaringan yaitu secara simultan mengcapture dan men-decode paket-paket yang melalui suatu interface tanpa harus program tersebut mengirim paket tambahan pada suatu jaringan. Wireshark tidak memanipulasi jaringan, yang dia lakukan hanyalah mengukur sesuatu dari suatu paket.

Salah satu aktifitas yang bisa kita kerjakan adalah sniffing, sniffing adalah sebuah aksi penyadapan. Melihat cara yang digunakan, sniffing dibagi kedalan dua kategori, passive sniffing yaitu melakukan penyadapan tanpa merubah data atau packet apapun dari jaringan dan active sniffing merubah packet di jaringan atau mengirimkan packet dengan alamat MAC yang berubah-ubah secara acak dalam jumlah yang sangat banyak. Active sniffing biasanya menggunakan tool tambahan (yang biasa digunakan yaitu Etherflood).

Sniffing Paket Email Menggunakan Wireshark Dengan menggunakan aplikasi wireshark kita bisa mengetahui besarnya paket yang dibutuhkan untuk membuka suatu e-mail. sebagai contoh ketika membuka alamat suatu e-mail maka detailnya akan muncul pada wireshark

dari gambar diatas bisa kita ketahui bahwa besarnya paket yang dibutuhkan untuk membuka email adalah 1248 bytes atau 1.219 kb. (sumber)

Selamat mencoba kawan :D :D :D

Installasi WireShark

Hallo kawan.. Kita bertemu lagi,,

Sekarang saya akan berbagi pengalaman lagi tentang aplikasi untuk memonitor jaringan komputer, tidak jauh beda dengan posting sebelumnya..

Aplikasi yang akan saya install kali ini adalah WireShark Network Analyzer..

Wireshark atau Hiu Kabel adalah salah satu dari sekian banyak tool Network Analyzer yang banyak digunakan oleh Network administrator untuk menganalisa kinerja jaringannya. Wireshark banyak disukai karena interfacenya yang menggunakan Graphical User Interface (GUI) atau tampilan grafis.

Seperti namanya, Wireshark mampu menangkap paket-paket data/informasi yang berseliweran dalam jaringan yang kita “intip”. Semua jenis paket informasi dalam berbagai format protokol pun akan dengan mudah ditangkap dan dianalisa. Karenanya tak jarang tool ini juga dapat dipakai untuk sniffing(memperoleh informasi penting spt password email atau account lain) dengan menangkap paket-paket yang berseliweran di dalam jaringan dan menganalisanya.

Oke kawan kita mulai saja installasi WireShark-nya

1. Download file installation wireshark

2. Double klik file installasi

3. Keluar kotak dialog instalasi, kemudian klik Next

4. Kemudian pada kotak dialog agreement, klik I agree

5. Memilih fitur dari WireShark yang akan diinstall

6. Memilih penempatan shortcut

7. Menentukan lokasi penempatan file installasi

8. Mengklik Install

9. Setelah proses selesai, klik Fisnish

10. Akan muncul jendela seperti di bawah ini, wireshark siap digunakan

Untuk fitur yang ada di aplikasi ini akan saya bahas di pertemuan selanjutnya, sampai jumpa kawan :D



sumber : ikonspirasi.com

Cisco Packet Tracer

Hallo kawan :D ada yang tahu Cisco Packet Tracer??

Yuk kita belajar bersama tentang Cisco Packet Tracer :D

Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco

Jadi dengan adanya aplikasi ini kita tidak perlu khawatir lagi jikalau kita ingin merancang sebuah jaringan, kita bisa mensimulasikan lebih dulu rancangan jaringan kita, apakah bisa bekerja sesuai dengan yang kita inginkan atau tidak. Dan yang paling utama adalah bagi para pemula yang ingin mempelajari bagaimana mengkonfigurasi sebuah jaringan, aplikasi sangat sesuai dan juga tidak menguras kantong :D

OK kawan, sekarang kita akan mulai membangun sebuah jaringan menggunakan Packet Tracer.

Jaringan yang akan kita bangun adalah jaringan di sebuah small office dengan kondisi bangunan dua lantai dan total jumlah PC host yang ada dalam jaringan adalah 10, tapi host masih bisa ditambah karena dalam jaringan ini di masing-masing lantai akan kita pasang access point sehingga jika ada karyawan atau tamu yang membawa notebook, netbook, tablet, ataupun yang lainnya yang memiliki wireless adapter bisa terhubung ke jaringan.

Sebelum kita mulai, bagi kawan yang belum mempunyai packet tracer bisa langsung download disini

OK jika sudah dapat softwarenya, sekarang kita install...:D

1. Double klik file installasi dan ikuti prosesnya

2. Setelah proses installasi selesai akan muncul jendela seperti ini

3. Ada banyak fitur dalam packet tracer yang bisa kita gunakan, untuk memulai merancang jaringan kita bisa memilih perangkat jaringan di sebelah kiri bawah, di sini terdapat berbagai macam perangkat mulai dari router, switch, pc, laptop, kabel dan perangkat jaringan lainnya. Untuk menggunakannya kita cukup medrag gambar perangkat ke halaman kerja kita

4. Pilih semua perangkat sesuai dengan topologi jaringan yang akan kita rancang

5. Setelah semua perangkat siap, kita hubungkan dengan kabel sesuai kebutuhan. Pilih gambar petir pada kiri bawah

6. Setelah kita hubungkan dengan kabel, selanjutnya kita setting konfigurasi masing-masing perangkat

7. Untuk mengkonfigurasi perangkat, kita klik perangkat tersebut dan akan keluar tampilan berikut

8. Dalam kondisi default, perangkat hanya memiliki port terbatas, jadi ketika kita membutuihkan lebih maka kita bisa menambahkan port yang kita butuhkan di sebelah kiri gambar. Jangan lupa terlebih dahulu mematikan perangkat dengan meng-klik tombol power yang ada di gambar

9. Pada router kita bisa memilih menggunakan CLI atau config untuk mengkonfigurasi, apabila kawan ingin bekerja layaknya pada router sesungguhnya maka kawan harus memilih CLI

     Kita bisa mengkonfigurasi router sesuai kebutuhan kita mulai dari konfigurasi interface sampai routing dan switching

10. Begitu juga pada perangkat lainnya, kita konfigurasi sesuai kebutuhan jaringan

      Pada jaringan ini, berikut daftar IP yang saya gunakan
        Jaringan server 10.0.0.0 dengan gateway 10.20.10.1 dan DNS 10.20.10.2
        Jaringan lantai 1 20.0.0.0
        Jaringan lantai 2 30.0.0.0
        Jaringan lantai 2 ruang direksi 40.0.0.0

11. Berikut gambar topologi jaringan sebelum setup konfigurasi, pada interface masih berwarna merah, menandakan antar perangkat tersebut belum bisa terhubung secara logic

12. Setelah semua terhubung maka ketika kita lakukan simulasi pengiriman paket, status akan successful

13. Ok kawan, perancangan jaringan di small office sudah selesai, selanjutnya kita bisa mulai untuk membangun jaringan dengan mantap :D

Oh iya.. untuk jaringan di small office dengan 2 lantai ini, saya juga sudah menafsirkan biayanya, kurang lebih sebagai berikut

1.      PC sejumlah 10 buah   : Rp. 40.000.000,-

2.      Server 1 buah              : Rp. 10.000.000,-

3.      Hub 3 buah                 : Rp. 3.000.000,-

5.      Router 1 buah             : Rp. 5.000.000,-

6.      Printer 2 buah             : Rp. 2.000.000,-

7.      Acces point 2 buah     : Rp. 2.000.000,-

TOTAL                      : Rp. 62.000.000,-

Biaya bisa berubah sesuai dengan kuantitas dan kualitas perangkat.

Nah baiklah kawan, itu sedikit yang bisa saya bagi, semoga bermanfaat..

Selamat menjadi admin jaringan :D
